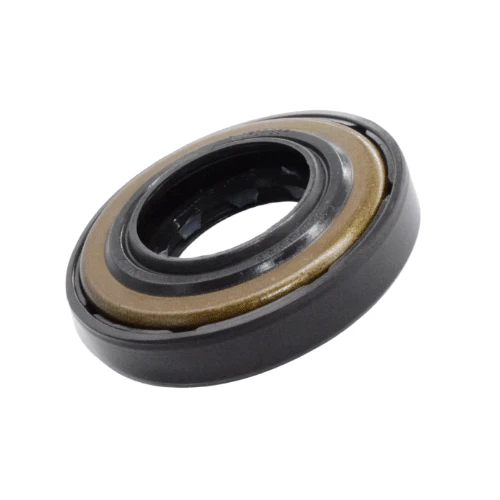

Högtemperatur HNBR oljetillbehör tätningar (flänsanslutningstätningar)
Produktbeskrivning
1. Materialegenskaper
HNBR90 sammansättningsegenskaper
HNBR90 avser ett material med en akrylnitrilhalt på cirka 90 % i hydrerat nitrilgummi. Den höga akrylnitrilhalten gör detta material mer oljebeständigt. I oljeproduktionsmiljön kommer en stor mängd råolja, olika smörjmedel och eventuella kemiska tillsatser och andra oljiga ämnen i kontakt med tätningsringen. HNBR90 har god tolerans mot dessa oljiga medier, och det kan förhindra svullnad orsakad av oljeabsorption, och därigenom säkerställa tätningsringens dimensionella noggrannhet och tätningsprestanda.
Jämfört med gummi med låg akrylnitrilhalt kan volymförändringshastigheten för HNBR90 i oljiga miljöer som råolja kontrolleras på en lägre nivå. Till exempel, efter att ha varit nedsänkt i råolja under en längre tid, kan dess volymexpansionshastighet vara mindre än 10 %, medan vissa vanliga gummin kan expandera med 30 % - 50 % eller till och med mer, vilket resulterar i tätningsfel.
Hög temperatur prestanda
Motståndskraftig mot miljö med höga temperaturer.
Under oljeproduktionsprocessen kommer den underjordiska temperaturen att öka avsevärt med ökningen av djupet. Den underjordiska temperaturen i vissa oljekällor kan nå 150-180 grader. HNBR90 tätningsring kan fortfarande bibehålla elasticiteten hos gummi vid hög temperatur. Dess glastemperatur är relativt hög, vanligtvis mellan 0-20 grader, vilket gör det inte lätt att mjukna upp och förlora elasticitet vid hög temperatur, vilket resulterar i tätningsfel.
Till exempel, när rörtemperaturen stiger från rumstemperatur till 120 grader kan flänsavståndet öka med 0.1 - 0,2 mm på grund av termisk expansion. HNBR-tätningen kan fylla detta gap genom sin egen elastiska deformation för att bibehålla tätningen.
Till exempel, i borrhålsverktygstätningstillämpningar vid en temperatur på 160 grader, efter långvarig användning, ändras elasticitetsmodulen för HNBR90 tätningsringen lite och kan fortsätta att utföra sin tätningsfunktion effektivt, medan vanliga gummitätningsringar kan härda eller mjukna avsevärt på grund av hög temperatur, vilket kraftigt minskar deras tätningsprestanda.
Till exempel, under ångstimuleringsprocessen kan temperaturen inuti rörledningen nå cirka 180 grader. HNBR-tätningen kan fortsätta att arbeta för att säkerställa tätningen av flänsanslutningen och förhindra läckage av högtemperatur råolja och ånga.
Kemisk beständighet
Oljeproduktionsmiljön kan innehålla frätande gaser som vätesulfid och koldioxid, samt olika sura eller alkaliska kemikalier. HNBR90 tätningsring har en viss motståndskraft mot dessa kemikalier. Dess kemiska struktur gör att den förblir relativt stabil i en miljö som innehåller korrosiva komponenter, vilket minskar skadorna på tätningsringen som orsakas av kemisk korrosion.
När den utsätts för råolja som innehåller en viss koncentration av svavelväte (som 100-500ppm) kommer HNBR90-tätningsringen inte att bli klibbig eller spricka som vissa icke-korrosionsbeständiga gummin, vilket förlänger tätningens livslängd. ringa.
Oljemotstånd
Råolja och olika tillsatser i oljeproduktionsledningen kommer att fräta på tätningarna. Högtemperatur-HNBR-tätningar har utmärkt oljebeständighet och kommer inte att svälla eller sönderdelas på grund av långvarig kontakt med råolja. Detta säkerställer tätningens dimensionella stabilitet i en oljig miljö, vilket gör att den effektivt kan täta flänsanslutningar under lång tid.
När tätningen kommer i kontakt med högsvavlig råolja (svavelhalten kan nå 2-5%), kommer HNBR-förseglingen inte att absorbera svavelkomponenten i råoljan och orsaka prestandaförsämring, vilket bibehåller ett gott tätningstillstånd.
Produkter Funktioner Beskrivning
Tätningsringens designfunktioner (flänsanslutningstätningar)
Tätningsform och struktur
HNBR90 oljeproduktionstillbehör tätningsring kan anta en mängd olika tätningsformer, såsom O-ring, läpptätningsring etc. O-ring är en enkel och effektiv tätningsstruktur som fyller tätningsgapet genom sin egen elastiska deformation. Det används ofta i flänsanslutning, ventiltätning och andra delar av oljeproduktionsutrustning.
Tätningsprincip för flänsanslutning
Flänsanslutning uppnås genom att fästa två flänsar tillsammans med bultar och placera en tätning mellan de två flänsarna. När bultarna dras åt utövar flänsen tryck på tätningen, vilket gör att tätningen deformeras elastiskt och fyller det lilla gapet mellan flänsytorna. Under oljeproduktionsprocessen kommer vätsketrycket i rörledningen att påverka tätningen, och tätningen måste motstå detta tryck för att förhindra vätskeläckage.
Dimensionsnoggrannhet och anpassningsförmåga
På grund av de strikta tätningskraven för oljeproduktionsutrustning är dimensionsnoggrannheten hos HNBR90 tätningsringar avgörande. Under design- och tillverkningsprocessen måste tätningsringens innerdiameter, yttre diameter, tvärsnittsdiameter och andra dimensioner kontrolleras noggrant enligt de specifika tätningsdelarna och utrustningskraven. Dess dimensionstolerans kan generellt kontrolleras mellan ±0.05 - ±0,15 mm för att säkerställa god passform med tätningsytan.
Produkter Application advang
Applikationsfördelar
Hög tillförlitlighet: Det kan arbeta stabilt under lång tid i hög temperatur, hög olja och korrosiv miljö, minska frekvensen av utrustningsunderhåll och byte av tätningsringar och förbättra den totala driftseffektiviteten för oljeproduktionsutrustning.
Bra kompatibilitet: Den är kompatibel med en mängd olika material för oljeproduktionsutrustning, såsom metaller (kolstål, rostfritt stål, etc.), andra tekniska plaster etc. Vid kontakt med tätningsytor av olika material kan HNBR90 tätningsringen spelar effektivt en tätande roll och kommer inte att skadas på grund av kemiska reaktioner mellan material.
| Parameterkategori | Detaljer |
| Dimensionsparametrar | Intervall för innerdiameter (ID): några millimeter till flera meter (små oljeproduktionsenhets rörflänstätningar kan ha ett ID på 10-20mm, stora oljerörsflänstätningar kan ha ett ID på 500-1000mm och större) |
| Område för ytterdiameter (OD): vanligtvis 10 - 50mm större än innerdiametern (t.ex. en tätning med en innerdiameter på 50 mm kan ha en ytterdiameter på 60 - 100mm) | |
| Tjocklek (eller tvärsnittsdiameter): 3 - 20mm (3 - 8mm för lågtrycksrörledningar, 10 - 20mm för högtrycks- eller högtätningskrav) | |
| Fysiska prestationsparametrar | Hårdhet (Shore Hardness) Range: 60 - 90 Shore A (60 - 70 Shore A har bra elasticitet och kompressionsinställning, 80 - 90 Shore A är mer slitstark) |
| Draghållfasthetsområde: 10 - 30MPa | |
| Förlängning vid brottområde: 200 % - 600% | |
| Värmebeständighetsprestandaparametrar | Temperaturintervall för långvarig användning: -40 grader till 180 grader |
| Kortvarigt högsta temperaturområde: 200 - 230 grad | |
| Prestandaparametrar för kemisk resistens | Oljebeständighet: Utmärkt motståndskraft mot petroleumbaserade oljor. Volymsvällningshastigheten efter nedsänkning i råolja under 72 timmar är i allmänhet mindre än 10 %. |
| Syra- och alkalibeständighet: Utseendet och prestandan förblir i princip oförändrade i sura och alkaliska miljöer med ett pH-värde på 2-12 |
Produkter Försiktighetsåtgärder
Se till att tätningsytan är ren och slät för att undvika att repa tätningen. Samtidigt bör installationsprocessen utföras enligt de korrekta driftsprocedurerna för att förhindra att tätningen vrids eller översträcks. Till exempel, när du installerar en O-ring, använd lämpliga installationsverktyg för att undvika kontakt med tätningen med vassa verktyg.
Förvaringsförhållanden: Undvik att utsätta tätningsringen för starkt ljus, hög temperatur, hög luftfuktighet och kemisk förångning under lagring. Förvara den på en sval, torr och välventilerad plats och undvik att placera den tillsammans med frätande ämnen. Annars kan tätningsringens prestanda påverkas och den kan åldras eller skadas i förtid.
